开发者附录：架构、协议与扩展指南

1 系统架构

Birdiebot WiFi DAP 的硬件本体是一块带 USB-OTG 的 ESP32 系列主控（发布目标 8 MB Flash），固件由 ESP-IDF 构建；它对外同时扮演三种角色：无线 CMSIS-DAP 探针、自带 Web 管理面板的小型 Web 服务器、以及能在本地直接经 SWD 访问目标的采样/烧录控制器。这三个角色共用同一个 DAP 命令引擎和同一组 SWCLK/SWDIO 引脚，因此“谁能占用 DAP”是整个架构里最重要的互斥关系。

1.1 三条平面

把功能按数据面拆开比按页面拆更清楚。三条平面的共同点是：都不需要 PC 侧装驱动（USBIP 需要 WinUSB，但那是主机侧的事），设备自身始终是 TCP/HTTP 服务端。

另外还有一条带外数据面：UART TCP 桥监听 1346，Web UART 走 /ws 的二进制帧；mDNS（5353/UDP）与 SSDP（1900/UDP）只负责发现，不承载业务。默认 AP 地址是 192.168.1.1；接入 STA 后使用路由器分配的地址，也可以访问 http://birdiebot-dap-XXXX.local/。

1.2 调试数据面：3240 端口的三合一

三种主机传输并不是三个监听端口，而是同一个 TCP 3240 监听 socket 上的三种“首包协议”。tcp_server 接受连接后先读 4 字节，再按下面的表分发；连接存续期间 DAP 由这一个会话独占，直到对端关闭或设备侧主动 kick。

USBIP 路径在当前发布主控上默认带有 B1 多 URB 流水线：TCP 任务立即 ACK OUT URB、把 IN URB 挂到 FIFO，DAP 任务算完响应后直接回对应 IN，从而让最多约 3 个 URB 同时在途；流水线异常时自动退回单 URB 路径。DAP 包大小在当前发布主控上默认 1280 B（OpenOCD 0.12 的 DAP_Transfer 计数是 u8，1280 是安全上限）；master 版 OpenOCD 的 DAP_TransferBlock 可以用更大包，但发布默认仍是 1280。

1.3 设备本地目标面：把 WiFi 往返移出关键路径

传统 Web-DAP 采样每拍要走“浏览器 → WiFi → ESP32 → SWD → ESP32 → WiFi → 浏览器”，WiFi 往返直接决定采样抖动。设备本地采样把闭环改成 ESP32 自己按周期 halt/读寄存器/读内存/resume，浏览器只负责下配置和批量取帧。烧录同样如此：浏览器上传裸镜像，ESP32 在本地擦写并回读校验。

Web UI（同源 JS）
   │  POST /api/curve/start（JSON，≤6 KiB，groups/series/expr_s）
   ▼
ESP32 httpd ──解析/校验──► curve_config_t（静态，约 16 KiB 量级）
   │                         │
   │  409 busy / 503          ▼
   │                    curve worker task（专用栈）
   │                         │  tf_swd_link_init → halt → 读 regs/mem → resume
   │                         ▼
   │                    CVF2 ring（8 KiB 堆预算，30–264 帧）
   │                         │
   └── GET /api/curve/frames?since=&max= ◄── 批量二进制
   └── GET /ws/curve（subscribe）     ◄── 20 ms 节流推送，每批 ≤32 帧

这条路径和 Web-DAP 会话互斥：start 会先 tcp_server_kick_session() 踢掉当前 3240 会话，再 dap_handle_request_reset(DELETE_HANDLE) 取得 DAP；stop/错误路径必须 resume 目标并用 RESET_HANDLE 归还 DAP。烧录路径同理，只是它还会临时暂停 UART TCP 桥（1346），WiFi/HTTP/USBIP 监听本身保持可用。

1.4 任务、核与内存所有权

主控的 SWD 是 GPIO 位操作（bit-banging），对时序敏感，因此 DAP 任务固定在 core 1。网络/DAP 代理任务默认也在 core 1，优先级略低于 DAP；默认 S3 固件把 USB-NCM 的 TinyUSB 放 core 0，避免 USB 中断/任务抢 bit-banging。曲线采样器按“httpd 只收配置、worker 做 SWD”拆开，WS 推送另有独立任务，慢客户端不会阻塞采样。

内存所有权同样是架构的一部分。DAP 环形缓冲由 DAP task 独占；其他任务只能发 RESET_HANDLE（释放并重建）或 DELETE_HANDLE（只释放，调用者随后 inline 使用 DAP）请求，并用 dap_handle_wait_reset() 有界等待。曲线采样配置是一块静态 curve_config_t，httpd 在引擎空闲时才允许覆盖；start 前会先释放上一次的 ring，避免 cJSON 解析时堆不够。改采样/烧录/传输代码时，这些所有权规则是避免“第一次能跑、第二次 CMD_INFO failed”的关键。

2 仓库与组件布局

仓库是一个标准 ESP-IDF 工程，外加一个独立构建的 Vue 前端和一套 host 测试。固件组件分两类：components/ 是相对底层的驱动/协议实现，project_components/ 是 IDF 5 工程组件（网络服务、Web、Wi-Fi 管理）。位于它们之外、但同样属于固件的是 main/、partitions/、cmake/ 与 scripts/。

2.1 顶层目录

2.2 固件组件地图

2.3 project_components 与 Web 服务

HTTP 路由的“注册顺序”值得单独记住：httpd 按注册顺序匹配，/ 的 SPA fallback 会吞掉所有没被前面命中的 GET。因此 target 的 4 个端点是在 start_webserver() 里显式先注册的；其他模块通过构造函数优先级排队。数值越小越先注册：WS（101）、target debug（0x70）、curve POST/GET（0x72/0x73）、/ws/curve（0x74）、/api（0x81）、OTA 上传（0x82）、SPA/静态资源（0x90）。新增端点时先想清楚它必须排在 SPA 之前，还是可以被更具体的 URI 匹配到。

2.4 Web 前端目录

web/src/
├── api/            # 设备 API 封装：apiTarget / curveLocal / wsDap / apiDap / apiOTA …
├── views/          # 路由页面：Wifi / Uart / TargetFlash / DebugCurve / Update / About / 404
├── components/

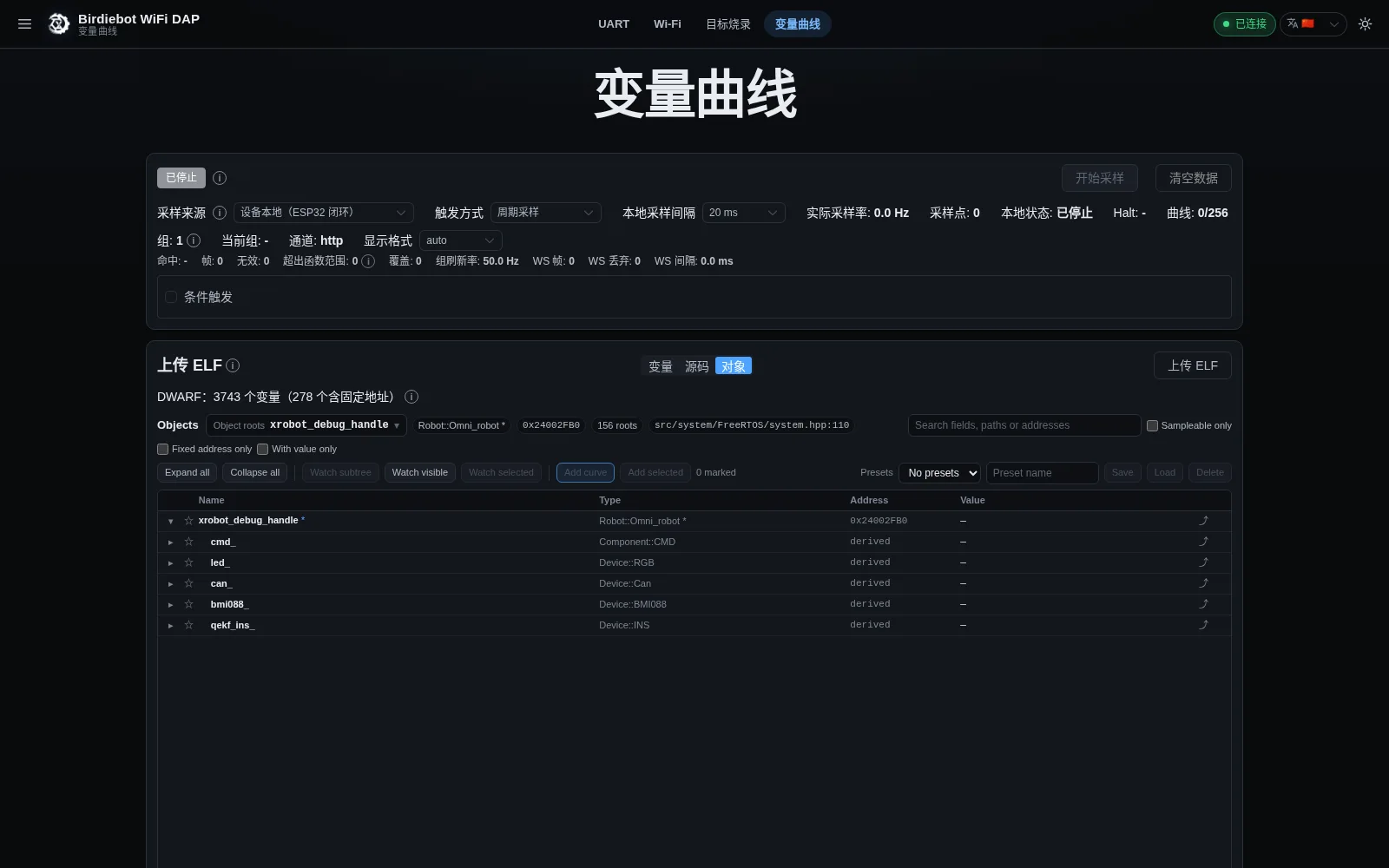

│   ├── object/     # ObjectBrowser（Ozone 式对象浏览器）、objectRoots 纯函数、labels

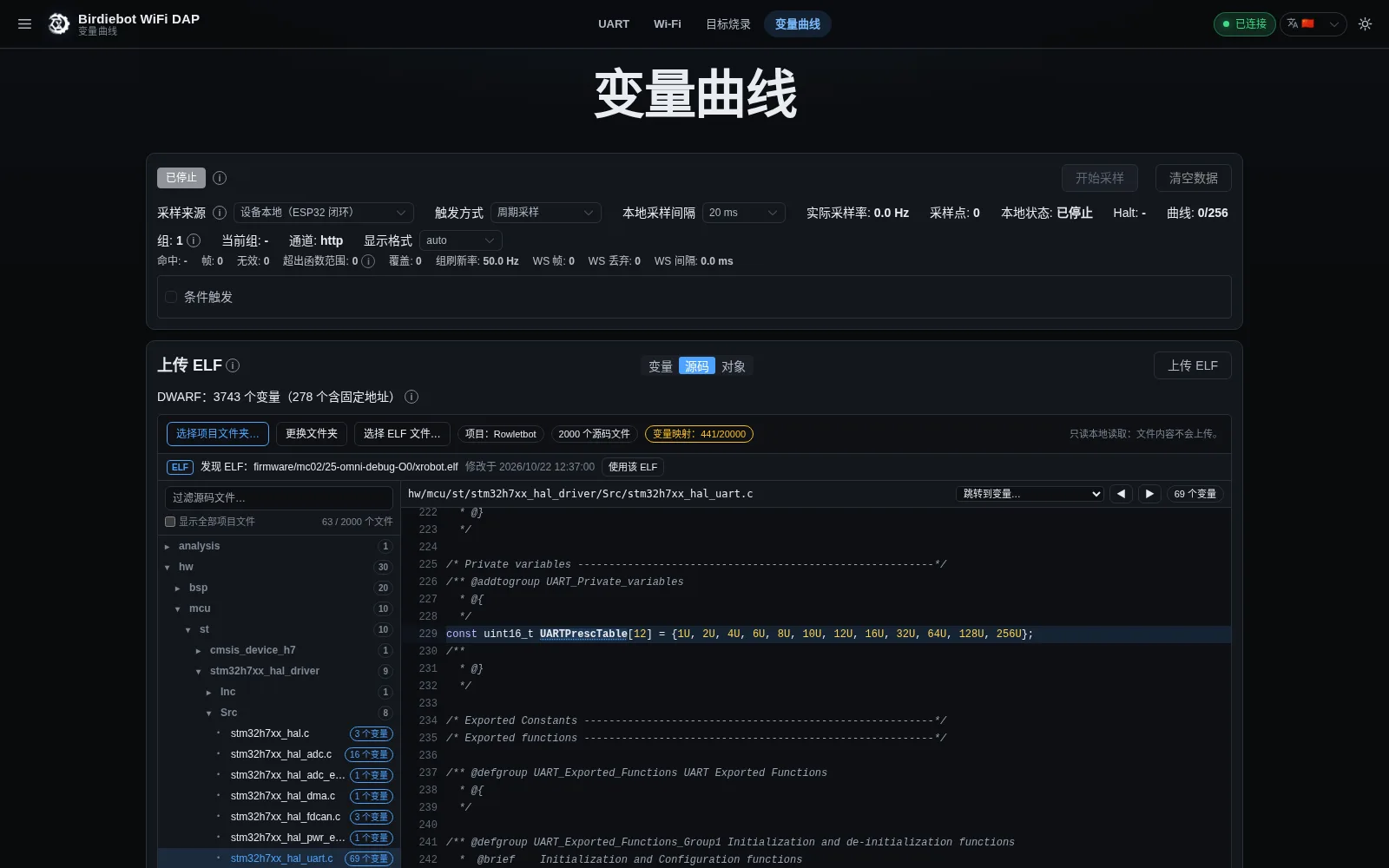

│   └── source/     # SourceBrowser、lineTarget、projectLoader
├── composables/    # SharedWorker WebSocket、buildMode、notification 等
├── stores/         # pinia：system / uart / dataflow / update / websocket
├── utils/          # ELF/DWARF、行表、loclist、目标 profile、图表/取帧 Worker、录制
├── locales/        # zh.ts / en.ts（i18n 契约 947 key）
├── router/         # hash 路由；OTA 页面默认启用（VITE_ENABLE_OTA=false 可裁剪）
└── assets/         # design tokens、Tailwind、Element Plus 主题覆盖

前端最终被 Vite 打成单文件 index.html，再 gzip 嵌入固件；SharedWorker 单独产出 ws.sharedworker.js。这样做减少了 ESP32 上的 HTTP 连接数和静态资源管理成本，代价是首包较大、调试构建产物不能直接手改。页面运行在普通 HTTP（非 secure context），因此不能依赖 crypto.subtle、File System Access API 等只在 HTTPS/localhost 可用的能力；源码目录选择在 LAN 下会回退到 <input webkitdirectory>。

3 构建与烧录

官方发布的构建方式是 Docker 化的 ESP-IDF v5.2.1。默认发布目标是 8 MB、双 OTA 的 ESP32-S3；默认固件已经同时包含 Wi-Fi 与 USB-NCM（DHCP），4 MB、单 app 目标只做编译验收。旧 scripts/build-wired.sh 保留为兼容/精简构建。

3.1 工具链与一键构建

# 拉取固定版本工具链
docker pull espressif/idf:v5.2.1

# 多目标构建（不同 Flash/分区），带分区/app 大小门禁
# 把 <target> 换成仓库支持的构建目标名
scripts/build_all.sh

# 只构建发布目标；-j 会转成 CMAKE_BUILD_PARALLEL_LEVEL
scripts/build_all.sh -t <target> -j 8

# 干净重建 / 只编 C3+ESP32 / 指定版本
scripts/build_all.sh --clean -t <target>
scripts/build_all.sh -t esp32c3,esp32
scripts/build_all.sh -t <target> --fw-version v1.2.0

每个目标有独立的构建目录和 SDKCONFIG：build/<target>/（每个目标一个目录），完整日志在 build/logs/<target>.log。构建结束后脚本会解析 esp_app_desc.version，确认非空，再跑 scripts/check_partitions.py 校验分区表、app 大小与镜像布局。三个目标共用一个工程根 sdkconfig 会互相覆盖，所以不要绕过脚本手动把 SDKCONFIG 固定到仓库根。

3.2 等价的手工构建

scripts/idf-docker.sh -B build/<target> \
    -D SDKCONFIG_DEFAULTS=sdkconfig.defaults.<target> \
    -D SDKCONFIG=build/<target>/sdkconfig set-target <target>
scripts/idf-docker.sh -B build/<target> \
    -D SDKCONFIG=build/<target>/sdkconfig build

sdkconfig.defaults.<target> 决定默认板卡、分区表、DAP 包大小、回滚等关键选项；不同目标可以使用不同的 Flash/分区配置。板卡与引脚选择见 §3.7，发布构建以对应默认文件为准。

3.3 Web UI 构建与嵌入

cd web
SKIP_NPM_CI=1 ./build.sh       # 本地复用 node_modules；首次可去掉该变量
cd ..
scripts/gen_web_assets.sh --check     # 只校验，不写文件
scripts/gen_web_assets.sh --install   # 显式写入 project_components/html/

web/build.sh 依次执行 i18n strict 检查、vue-tsc 类型检查、Vite 构建，输出 web/dist/ 与 gzip 后的 web/dist-gz/。gen_web_assets.sh 默认只写 build/web-assets/ 暂存区，只有 --install 才会更新固件内嵌资源；--check 校验入库资源和当前 Web 构建是否一致。修改前端后如果忘了 install，烧进去的还是旧页面——这是很常见的“代码改了但界面没变”原因。

3.4 分区、首烧与回滚

8 MB 发布版使用双 OTA 槽；首次烧录只写 bootloader、分区表和 ota_0，让 otadata 保持 0xFF，bootloader 会回退扫描启动 ota_0。不要首烧写 ota_data_initial.bin，也不要用 merge_bin 全量包，否则会掩盖/跳过首烧回退逻辑。

# 首次烧录（只写三个镜像，otadata 留空）
docker run --rm --user "$(id -u):$(id -g)" -e HOME=/tmp \
  --device=/dev/ttyUSB0 -v "$PWD:/project" -w /project espressif/idf:v5.2.1 \
  bash -c 'esptool.py --chip <target> -p /dev/ttyUSB0 --before default_reset --after hard_reset \
    write_flash --flash_mode dio --flash_freq 80m --flash_size 8MB \
    0x0 build/<target>/bootloader/bootloader.bin \
    0x8000 build/<target>/partition_table/partition-table.bin \
    0x20000 build/<target>/birdiebot_wifi_dap.bin'

OTA 上传写“非当前运行槽”，槽大小 3 MiB；写入期间当前槽不受影响，失败/断电只会留下无效目标槽。CONFIG_BOOTLOADER_APP_ROLLBACK_ENABLE=y 时新镜像首次启动处于 PENDING_VERIFY，应用在 WiFi、Web、DAP/UART 任务就绪后启动 10 s 单次定时器确认；10 s 内崩溃/复位，bootloader 回滚到旧槽。上传成功但页面立刻重启、或回滚后版本没变，优先看串口 reset reason 与 GET_INFO.running/running_ver。

3.5 有线 NCM（默认 S3 固件内置）

scripts/build-wired.sh            # 配置并构建 build/<target>-wired
scripts/build-wired.sh --clean -j 4

默认 S3 构建直接在 sdkconfig.defaults.esp32s3 启用 CONFIG_BIRDIEBOT_WIRED_TRANSPORT_NCM=y、TinyUSB NCM、DMA、NTB 1+1，关闭 USB-Serial/JTAG 从控制台（USB-OTG 与它互斥），控制台保留 UART0。设备侧固定 192.168.7.1/24 并运行 DHCP server（主机通常自动取得 192.168.7.x；静态 .2 兜底），Wi-Fi 同时可用。旧 build-wired.sh 仍可用，但从默认产物已不需要“先刷 wired 构建”。

3.6 版本注入

固件版本来自 git describe --tags --dirty --always --match 'v[0-9]*'，失败时回退 version.txt，再回退常量 v1.0.0，并在 CMake 期校验格式；结果写入 PROJECT_VER，最终进入 esp_app_desc.version。当前文档基线是 v1.2.0，Web 包版本 1.2.0，协议版本 1。Web 构建把 package.json 版本、git tag、构建时间注入 window.__BIRDIEBOT_WEB__，About 页与 GET_FM_INFO 可互相对照；版本/协议不匹配只提示，不阻塞使用。

发布前还要跑 scripts/check-version-string.sh、scripts/check-protocol-version.sh、scripts/check-release-versions.sh，并用 scripts/release_local.sh 生成发布包。开发构建出现 v1.2.0-…-dirty 是正常的；发布 tag 必须干净工作区，且 Web 版本与固件 tag 对齐。

3.7 板级 IO / 引脚可重映射

调试器不绑定某一块固定 PCB：SWD、JTAG、UART 桥、状态灯和复位脚都由板级头文件提供，驱动里不再写死 target-specific 引脚。换板、改 IO、做多硬件版本时，优先改板级配置，不改 DAP 核心和采样器核心。

• 板级头文件：components/board/boards/*.h 定义 PIN_SWCLK、PIN_SWDIO_MOSI、PIN_nRESET、PIN_TDO/PIN_TDI、UART_BRIDGE_TX_PIN/RX_PIN、Led 宏以及 BIRDIEBOT_BOARD_* 身份宏；所有驱动通过这些宏取引脚。
• Kconfig：idf.py menuconfig → Birdiebot board configuration → Target board 选择板卡；components/board/Kconfig 把板卡与当前 IDF target 绑定，板级默认值由对应的 sdkconfig.defaults.<target> 决定。
• IO 选择范围：SWD 是 GPIO 位操作，SWCLK/SWDIO 可选主控 IO MUX 支持的普通 GPIO；UART 桥可换 UART 实例和 TX/RX 引脚。避开启动绑带脚、Flash/PSRAM、USB、下载/控制台占用脚，并确认目标侧电平为 3.3 V。
• 可选信号：只跑 SWD 时 TDO/TDI/nTRST 可以不接；nRESET 可选，但建议保留，便于连接异常时复位目标；UART 桥与固件控制台是两套接口，不要混用同一组引脚。
• 新增板卡步骤：复制一份板级头文件 → 修改 PIN_* 和板卡身份宏 → 在 components/board/Kconfig 增加 choice → 增加对应 sdkconfig.defaults 板卡默认项 → 编译并跑板级一致性检查 → 更新 docs/board-pins.md。若板卡没有 LED，把对应 HAS_* 置 0（驱动会跳过，而不是驱动随机 GPIO）。
• 不要改的地方：DAP 命令层、SWD 时序核心、曲线采样协议不应出现某个板子的引脚常量；这样同一固件可以配不同外壳/不同调试接口的硬件。

4 设备本地采样协议

本地采样有三层接口：配置层（POST /api/curve/start）、数据层（HTTP 轮询 GET /api/curve/frames 或 WebSocket /ws/curve 推送）、状态层（GET /api/curve/status）。协议版本在帧格式里体现为 CVF2；旧 CVF1 帧不再由本固件产生，但 Web 解码器保留兼容分支，用于连接旧固件。

4.1 端点总表

所有端点都走与 Web 相同的 web_host_guard（Host/Origin）。非浏览器客户端（curl、脚本）不带 Origin 仍可访问；这不是身份认证。

4.2 硬限制

4.3 start 请求：v3 紧凑格式

固件同时接受三种表达写法：旧版根级 series（单组）、嵌套对象 expr、以及 v3 的紧凑字符串 expr_s。Web 端对每个表达式统一发 expr_s，因为 256 路配置若用嵌套 JSON 会显著放大 cJSON 节点数和堆碎片；紧凑格式把 body 压到 KiB 级。

{
  "interval_us": 20000,
  "halt": true,
  "want_pc": true,
  "trigger": "periodic",
  "groups": [
    {
      "weight": 1,
      "series": [
        {"size": 4, "expr_s": "A24000000"},
        {"size": 4, "expr_s": "D00000000A24002FA8"},
        {"size": 2, "expr_s": "R0D000000F4", "pc_low": 134386244, "pc_high": 134386692},
        {"size": 4, "variants": [
          {"pc_low": 134386244, "pc_high": 134386692, "expr_s": "R0D00000030"},
          {"pc_low": 134386692, "pc_high": 134387000, "expr_s": "R0700000020"}
        ]}
      ]
    }
  ]
}

pc_low/pc_high 只对依赖寄存器/CFA 的 series 有意义：它是“这个栈帧变量当前是否在调用栈上”的判据。loclist 变量则用 variants，每段带自己的 PC 区间和表达式。两者都要求核心可读 PC：periodic 模式必须 halt=true；breakpoint/watchpoint 命中时核心已经停住，不需要额外 halt。

4.4 start 响应与 status

{
  "ok": true,
  "group_count": 1,
  "series_count": 4,
  "sample_bytes": 14,
  "interval_us": 20000,
  "trigger": "periodic",
  "breakpoint_address": 0,
  "halt": true,
  "pc_capture": true,
  "watchpoint_address": 0,
  "watchpoint_size": 0,
  "watchpoint_access": "write",
  "link_hz": 1000000,
  "dpidr": "0x6BA02477"
}

sample_bytes 是所有组 payload 的最大值，CVF2 头里的 frame_bytes 同值；每帧真实的 payload_len 可能更小（不同组宽度不同）。pc_capture 表示本次会话的帧是否带 PC，它由是否成功读 r15 决定，也受 want_pc 控制。

start 响应与 status 还可能出现可选字段：watch_count、watchpoint2_address/size/access、snapshot_state、snapshot_frames、backtrace、link_hz；旧字段语义不变。不要假设所有固件都返回这些字段。

4.5 CVF2 帧格式

取帧响应是 little-endian 二进制：16 B 批头 + 变长帧。批头里的 count 是本批帧数，first_seq 是第一帧 seq，frame_bytes 是最大 group payload。每帧按 seq → timestamp_us → group → payload_len → [pc] → payload 排列。

批头（16 B）
offset  size  field
0       4     magic = "CVF2"
4       1     version = 2
5       1     flags（bit0 gap / bit1 PC / bit2 trigger / bit3 condition）
6       2     count
8       4     first_seq
12      2     frame_bytes（最大 group payload）
14      2     reserved = 0

帧（15 B 或 19 B 元数据 + payload）
0       4     seq
4       8     timestamp_us（esp_timer，µs）
12      1     group
13      2     payload_len
15      4     pc（仅 flags.bit1 时存在，Thumb bit0 已清）
...     N     payload（该组 series 按顺序拼接）

ring 的容量由“8 KiB 预算 ÷ 单帧步长”决定，而不是固定帧数：stride = (带 PC ? 19 : 15) + frame_bytes，容量再夹在 16..上限之间。于是 16 B payload 约 264 帧、64 B 约 103 帧、128 B 约 57 帧、256 B 约 30 帧；带 PC 时分别约 234/98/55/29 帧。大 payload 买到的是更少的历史深度，而不是更大的分配；start 不会因为 256 路而申请一块巨型 ring。

4.6 HTTP 轮询语义

since 是客户端已收到的最后一个 seq（首次传 0，seq 从 1 开始），max 是本次最多要多少帧（1..64，超过按 64）。无新帧返回 204，不返回空 JSON。ring 覆盖旧帧时递增 overwritten 并在下一批置 gap；served_seq 在每次成功返回非 204 批次时推进。overwritten 的语义是“在从未被任何客户端取走前就被覆盖”，所以客户端只要跟得上采样率，即使 ring 物理上一直在复用槽位也可以是 0。

Web 端取帧并不是严格串行：固定约 20 ms 定时器触发，最多允许 3 个 frames 请求在途，按 seq 去重、乱序 buffer 连续出队，gap 时重新同步，stop/重连按 runId 丢弃迟到响应。这是为了让 HTTP 往返（实测几十毫秒）不把视觉刷新率压到 10 Hz 量级；WS 推送路径不受该轮询节拍限制。

4.7 /ws/curve 推送

流程是“先 start，再连 WS，再 subscribe”。握手与 UI 的 /ws 完全独立：曲线推送不占用全局 SharedWorker 连接，也不要求 WebSocket-DAP。客户端发文本 JSON，服务端回文本 JSON 或二进制 CVF2 批次。

背压规则：每个客户端两次推送至少间隔 20 ms，每批最多 32 帧，最多 4 个客户端；堆不足或 socket 发送失败时跳过该批并计入丢弃，发送失败的连接会被摘除。推送任务独立于采样 worker 和 httpd，慢客户端不会让采样停摆。客户端发二进制或分片消息会被视为协议错误并关闭连接；命令文本也有 256 B 上限。

4.8 错误与状态码

4.9 curl 快速验证

# 固定地址 0x24000000 采样，20 ms，halt 读值
curl -s -X POST http://<device-ip>/api/curve/start \
  -H 'Content-Type: application/json' \
  -d '{"interval_us":20000,"halt":true,"series":[{"size":4,"expr_s":"A24000000"}]}'

curl -s http://<device-ip>/api/curve/status

# 取一批帧并十六进制查看
curl -s -o frames.bin 'http://<device-ip>/api/curve/frames?since=0&max=32'
xxd frames.bin | head

curl -s -X POST http://<device-ip>/api/curve/stop -d '{}'

5 采样表达式

表达式（AddressExpr）描述“变量值在目标内存的哪里”，与 Web 端 DWARF 求值使用同一套语义。表达式求的是值的地址，真正读取的字节数由 series 的 size 决定；地址求值失败/越界不会终止采样，只会把该 series 清零并计数。

5.1 五种节点

寄存器表达式依赖核心停机：periodic 模式下 halt=false 的配置若包含 reg/cfa 会被 400 拒绝；addr/add/deref 这类纯内存链可以在 no-halt 模式跑，但指针在两次读之间可能被目标改写，因此对象 watch 应优先 halt 采样或接受这种非原子性。

5.2 v3 紧凑编码 expr_s

每个节点是一个前缀字符 + 固定宽度十六进制，子节点递归跟在父节点后面。固定宽度让解析无需分隔符，也避免 cJSON 为一棵树分配几十个对象。

A<addr8>                    addr
R<reg2><off8>               reg（reg 2 位 hex，offset 8 位 hex 的有符号补码）
C<off8>                     cfa
+<off8><inner>              add
D<off8><inner>              deref

# 示例
A24000000                  → 地址 0x24000000
R0D000000F4                → r13 + 0xF4（244）
C00000010                  → SP + 0x10
D00000000A24002FA8         → 先取地址 0x24002FA8，读 u32，再加 0
+FFFFFFF8A24000000         → 0x24000000 + (-8)

偏移按 32 位补码写入 8 个 hex 字符，解析后转 int32_t；深度超过 8 返回 expr depth > 8。expr_s 不能有尾随字节，否则返回 trailing bytes；旧客户端仍可发嵌套 expr，固件两种都接受，但同一 series 至少要有 expr 或 variants。

5.3 求值与每拍读缓存

每 tick 的目标访问顺序是：读 PC（若需要）→ 读本组需要的核心寄存器（去重后一次）→ 对每个 series 求地址 → 批量读值。地址必须落在带 size 对齐的允许窗口内：DTCM/SRAM 0x20000000..0x2001FFFF、AXI SRAM 0x24000000..0x2407FFFF、主 Flash 0x08000000..0x08FFFFFF；越界直接判无效，不会发起 AHB 访问制造总线错误。

对象 watch 的典型形态是“根指针 + 很多成员”，如果每个成员都重新读一次根指针，324 个字段就是 324 次重复 SWD 读。求值器在核心停机时启用每拍指针读缓存（最多 32 个 4 B 指针），同一个 tick 内相同地址只读一次；tick 结束清空，no-halt tick 禁用缓存（运行中的目标可能在两次读之间改内存）。缓存只影响指针读取次数，不改变每个 series 自己地址上的值读取，正确性由 host 测试的读次数断言覆盖。

5.4 PC 门控与 loclist variants

栈帧变量只在函数执行时可信，PC 门控就是给 series 加一个半开区间 [pc_low, pc_high)：每拍只读一次 r15，归一化掉 Thumb bit0；PC 不在区间内就把该 series 清零并 out_of_scope++。区间必须落在 Flash（0x08000000..0x08FFFFFF）且 low < high；缺字段/非法区间会静默放弃门控（保持旧客户端兼容）。

loclist 是同一件事的多段版本：一个变量在不同 PC 段可能有不同位置（寄存器、不同栈偏移、甚至不同寄存器）。Web 从 DWARF 的 locationVariants 发 variants，固件选择第一个覆盖当前 PC 的条目；都不覆盖则清零 + out_of_scope++。variants 要求核心可读 PC：periodic 模式必须 halt=true，breakpoint/watchpoint 模式天然满足。单段变量继续用 expr + 可选 pc_low/pc_high，不必强行升级成 variants。

5.5 DAG 去重与池预算

表达式节点入池前会做规范化：新节点的 (kind, inner, offset/reg/address) 若与池中已有节点完全相同，就复用旧索引而不是新增。对象成员路径共享根和前缀，所以“324 个字段、两层解引用”通常只需要三百多个节点，而不是近千个；256 个彼此独立的固定地址变量则各占一个节点。池上限 768 是静态内存和对象 watch 之间的折中：768 × 12 B ≈ 9 KiB，再大就会挤压 WiFi 后的最大空闲块，直接威胁 SWD bring-up。请求用超时返回明确的 400，而不是运行期踩内存。

5.6 多组切分与刷新率

Web 端按字节预算自动分组：每组最多 64 路、payload 不超过 256 B；例如 256 路 4 B 变量会切成 4 组，每组 64 路。采样器每个 tick 只采当前组并轮转，所以单条曲线的刷新率不是 1/interval_us，而是约 1/(group_count × interval_us)；组权重可以让关键组多拿调度槽（weight 1..8，总槽位 ≤64），但不会改变 payload 上限。看到“256 路时每条曲线很慢”先算这个公式，不要误判成网速或页面性能。

5.7 已知边界

• 寄存器值变量（DWARF 只有 DW_OP_reg、没有 location/地址）仍不可采样；Web 会标记不可采样，而不是伪造一条曲线。
• 无 location 的优化变量、被编译器完全优化的变量无法采样；-O0 调试固件的可采样率高得多。
• 表达式不是原子快照：一组内多个 series 不是同时读的，但 halt 模式下核心不动，组内一致性较好；no-halt 模式要接受目标并发修改。
• 指针链可能读到无效值：deref 结果越界会判 invalid 并清零，不会让 DAP 进入 sticky FAULT；连续错误达到阈值的会话会被停止并保留诊断。

6 目标检测与烧录 API

目标页（/#/target）做两件事：用 SWD 只读探测目标并在浏览器里做纯前端展示；把用户上传的镜像经 HTTP 流式写进目标内部 Flash。检测与烧录都是 module 6 的设备 HTTP 端点，不走 JSON WebSocket 命令通道。所有端点默认受 Host/Origin 守卫保护。

6.1 端点

错误码语义：400/411/415 请求头或类型错误，409 忙/单会话冲突，413 超过目标 Flash 容量，422 探测失败或 SHA/回读校验失败，408 上传超时，500/503 内部/超时；JSON 信封里的 code 沿用 2/3/5/6。

GET /api/target/status 新增只读诊断字段：heap_free、heap_largest、dap_session_active、swd_clock_hz、last_error、wired_ncm_active、wired_dhcp_active、wired_ip；可用于确认统一固件下的堆余量、DAP 会话占用与 NCM/DHCP 状态。

6.2 /api/target/info v3 字段

swd_clock_hz 由 probe/当前设置决定；HTTP 手动时钟通过 /api/target/swd-clock 读写，目标检测、烧录和本地采样共用同一设置。SWD 能读到 DEV_ID、FSIZE、CPUID、UID，但读不到封装、完整 order code、板卡名称，也区分不了同组同容量里的具体成员。所以“芯片型号”只能是内置 profile 的代表型号，不是对完整料号的证明。

6.3 探测顺序与回退

探测先读 DPIDR/IDCODE/CPUID，再按 DEV_ID 表定位器件组，然后从该组的 FSIZE 地址读容量（单位 KiB）并按容量档位缩小候选，最后读 UID。SWD 时钟按 2 MHz → 1 MHz → 500 kHz 回退：目标板布线差、长线、低电压时高时钟会先失败，回退成功仍算识别。DEV_ID 表覆盖 80 个器件组（C0、C5、F0/F1/F2/F3/F4/F7、G0/G4、H5/H7、L0/L1、L4/L5、U0/U5、WB/WL 等）；未知 DEV_ID 也可能返回 detected=true，但家族/烧录能力明确为 unknown/false，不猜。

6.4 自动匹配内置 profile

目标页不提供用户上传、编辑或选择 profile 的入口。前端只读使用内置 KNOWN_TARGET_PROFILES（16 个常见 F1/F4/G4/H7 代表型号）：DEV_ID + FSIZE 两个条件都命中才算匹配；再用候选 order code 前缀判定 exact 或 flash。每个 (DEV_ID, FSIZE) 组合只放一个代表型号，所以结果确定；同容量/同组的其它型号（例如 F100/F101/F102 与 F103 的 x8 版本）无法区分，只能显示候选组。无匹配返回 null，页面显示 Unknown，不降级猜测其它容量或家族。

页面还提供“复制诊断 JSON”（v2）：包含原始 idcode/cpuid/uid、v3 检测字段、自动匹配结果和紧凑 profile API，方便把现场信息贴进 issue，而不暴露任何可编辑 profile 状态。旧固件没有 v3 字段时，前端会从 idcode & 0xFFF 推导 DEV_ID，再用 flash_size 匹配——前提是 FSIZE 可读。

6.5 烧录流程

烧录是流式的，不需要 staging 分区：HTTP body 边收边写入目标 Flash，最后整镜像回读算 SHA-256 与客户端 X-Target-SHA256 比对。开始前必须先 probe，确认目标存在且 supported=true，并检查 Content-Length ≤ max_image_size；否则在真正擦写之前就以 413/422/400 失败，避免“先擦了再说”。

浏览器/脚本
  │ POST /api/target/flash
  │ Content-Type: application/octet-stream
  │ Content-Length: N        X-Target-SHA256: 64 hex
  ▼
target_flash engine
  1. wt_tf_probe()  → DEV_ID/FSIZE/UID/容量
  2. supported 检查 + max_image_size 检查 + 单会话 busy 检查
  3. wt_tf_flash_begin()：取 DAP（DELETE_HANDLE）、halt、解锁、擦除覆盖扇区/页
  4. 循环收 HTTP body → page program（不足编程单元用 0xFF 填充）
  5. program_end 锁定；整镜像回读 SHA-256 比对
  6. 可选 reset（run=true）；RESET_HANDLE 归还 DAP、恢复 UART 桥

各家族的擦除/编程粒度不同：F0/F1/F3 是 16-bit half-word 编程（1 KiB/2 KiB 页），G4/L4/G0/WB/WL 是 64-bit double word（页 2 KiB/4 KiB 等），F2/F4/F7 按扇区擦除 + x64（必要时 x32 回退），H7 是 256-bit flash word + 128 KiB 扇区。引擎按 program_unit 统一 flush，未实现的几何/双 bank 组合直接返回 unsupported，而不是按猜测参数硬擦。

烧录/读取期间 DAP 由引擎独占，USBIP/OpenOCD 不能同时访问探针；UART TCP 桥（1346）会暂停，但 WiFi/HTTP/Web UI 保持在线，结束后自动恢复。目标页支持 BIN / ELF / Intel HEX / SREC：前端先转成连续裸镜像（段间空隙用 0xFF 填充），再上传；这是前端转换，不会改变设备端“只收裸镜像”的契约。

6.6 支持矩阵

“实现”意味着寄存器序列参考 RM/OpenOCD 驱动、几何为纯函数并被 host 测试覆盖、固件能编译、非支持路径会安全降级；它不等于“已经在你的板子上跑过”。上面标“无实板”的家族，第一次上真机必须按小镜像→整镜像、先 verify 后 run 的顺序验证，并记录 DEV_ID/FSIZE/OPTR/UID、页数、编程速率、回读 SHA 与失败时的 SR 错误位。

6.7 明确不支持的边界

原则只有一句话：不建模就不擦写。family probe 返回 ESP_ERR_NOT_SUPPORTED 时，检测信息仍保留（series/device/FSIZE/UID），只是降级为 identified-only，Web 烧录按钮禁用并显示边界提示；绝不会按猜测的几何去 erase。

6.8 G4 的特别说明

G4 是最近新增的主目标：控制器 0x40022000、KEYR 解锁、PER/PNB/BKER/STRT 擦页、PG + 两个 32-bit DRW 写 64-bit double word，与 OpenOCD 的 stm32l4x driver/loader 保持一致。0x469（G47x/G48x）用 OPTR.DBANK bit22 决定单/双 bank：双 bank 时 page ≥128 要转成 PNB=page-128, BKER=1；裁剪容量导致两 bank 之间有 gap 的组合直接判 unsupported。G4 的 DBGMCU 在 0xE0042000，不是 F0/G0/L0/C0 的 0x40015800。

7 Web-DAP 传输

主机侧看到的“无线调试器”不是一块 USB 设备，而是一个 TCP 服务：USBIP、elaphureLink、WebSocket-DAP 都监听 3240，靠首包自动识别。理解这一点，才能解释为什么“OpenOCD 明明选了 CMSIS-DAP 却连不上”“Keil 能连但 usbip 报错”“拔掉重插后必须重 attach”这类现象。

7.0 局域网发现：mDNS / SSDP

设备在 80 端口提供 Web 管理页和 JSON API，主机可先用 mDNS 或 SSDP 找 IP，再建立 DAP/HTTP 连接。两种发现都只依赖同一二层局域网，不负责鉴权、加密或跨网段路由。

# 最小 SSDP 查询（Python 3，跨平台）
import socket
msg = ('M-SEARCH * HTTP/1.1\r\nHOST: 239.255.255.250:1900\r\n'
       'MAN: "ssdp:discover"\r\nMX: 1\r\nST: upnp:rootdevice\r\n\r\n')
s = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)
s.settimeout(3)
s.sendto(msg.encode(), ('239.255.255.250', 1900))
# 解析响应中的 LOCATION；设备 IP 随后用于 HTTP/USBIP/DAP

SSDP.xml 是静态 UPnP 描述（friendlyName、manufacturer、modelName、serialNumber 等）；它不暴露凭据，但会暴露设备和目标环境的指纹。发现失败时优先检查：主机与设备是否同一网段、是否访客网络/VLAN 隔离、防火墙是否拦截 5353/1900 UDP、Windows 是否缺少 mDNS 解析器；用 AP 模式 192.168.1.1 或 Wi-Fi 页 STA IP 直连即可绕过发现。

7.1 USBIP / WinUSB（Windows / Linux）

Windows 推荐 usbip-win 0.3.0（kmdf/ude 版本），设备通过 WCID/MS OS 2.0 描述符自动绑定 WinUSB，在工具里显示为 CMSIS-DAP（VID:PID = C251:F00A）。busid 固定是 1-1。设备没有真实 USB 插入动作，所以主机侧看到的是 USBIP 虚拟设备；设备重启/OTA 后主机应 detach 再 attach。

# Windows（管理员 PowerShell/cmd）
usbip.exe attach_ude -r <device-ip> -b 1-1

# 旧版 usbip 用法（历史 HID/WinUSB 构建；默认 S3 固件 USB 口为 NCM + Wi-Fi，不要把 USB 口当 DAP）
usbip.exe -D -a <device-ip> 1-1

# Linux（若使用 vhci；本项目主要验证 Windows）
sudo usbip attach -r <device-ip> -b 1-1

主控的 DAP 包大小默认 1280 B，对应 OpenOCD 0.12 可安全使用的 (1280-4)/5 = 255 个 transfer；B1 流水线允许多个 URB 在途，TCP 收发缓冲调到 32 KiB，DAP 任务 core 1/prio 16、TCP 任务 core 1/prio 14。WiFi 链路慢时优先怀疑 2.4 GHz 干扰、距离、同网段广播风暴，而不是继续抬 SWD 时钟——USBIP 在 WiFi 上是延迟受限，不是带宽受限。

7.2 elaphureLink（Keil 免驱）

Keil 安装 elaphureLink 插件后连接 TCP:3240 即可，不需要 USBIP 驱动。首包是 EL_LINK_IDENTIFIER，固件进入 el_dap_work()；协议支持 DAP 透传和 0x88 vendor 命令通道（native passthrough / scope enter/exit），版本 EL_DAP_VERSION=0x10000。OpenOCD 用户可用 OpenOCD-elaphureLink，同样是直接连 3240，不经过虚拟 USB。

elaphureLink 与 USBIP 的差别只在“主机怎么把 CMSIS-DAP 命令送进来”；进入 DAP 命令层之后完全同一套代码、同一个 SWD 时序。因此 DAP 能力、时钟、目标支持与 USBIP 完全一致。

7.3 WebSocket-DAP（legacy，浏览器工具）

在 3240 上先发 HTTP GET 完成 WebSocket 升级，之后每个二进制帧的 payload 就是 CMSIS-DAP 命令包，响应也是二进制帧。它适合 elaphure-dap.js 之类的浏览器工具；默认由 CONFIG_BIRDIEBOT_DAP_WS_ENABLE=y 开启，可关闭，但 USBIP/elaphureLink 不受影响、3240 仍监听。Web UI 的曲线页 Web-DAP 模式用的就是这条通道，并在建立连接前调用 POST /api/dap/kick 让固件踢掉旧会话。

注意区分两个 WebSocket：/ws 是 Web UI 的全局 JSON/二进制数据通道；/ws/curve 是本地采样推送；3240 上的 WebSocket-DAP 则是 CMSIS-DAP 命令隧道。三者不是同一个端点。

7.4 Ozone / OpenOCD 配置

OpenOCD 是推荐路径。先 usbip attach 把探针挂到主机，再按 CMSIS-DAP 选型；或者使用 OpenOCD-elaphureLink 直接连 3240。SWD 时钟在 OpenOCD 里用 adapter speed（kHz）控制，建议从 1000 起，稳定后再试 2000；更高通常不会带来额外吞吐。

# 方式 A：USBIP 已 attach 后，走 CMSIS-DAP v2
openocd \
  -f interface/cmsis-dap.cfg \
  -c "cmsis_dap_vid_pid 0xc251 0xf00a" \
  -c "transport select swd" \
  -f target/stm32h7x.cfg \
  -c "adapter speed 1000" \
  -c "init" -c "reset halt" -c "shutdown"

# 方式 B：OpenOCD-elaphureLink，直接连设备 3240（无需 usbip attach）
# interface 配置由 OpenOCD-elaphureLink 提供，TCP 目标为 <device-ip>:3240

Ozone 要单独说明。SEGGER Ozone 官方只支持 J-Link，不能把 3240 当 CMSIS-DAP 直接填进 Ozone。可行路径有两条：一是用 OpenOCD 起调试服务（GDB server/telnet），在 Ozone 之外用 GDB 或 IDE 调试；二是实验性的“虚拟 J-Link”代理——用代理 DLL 替换 Ozone 的 JLink_x64.dll，代理再通过 OpenOCD telnet 访问真实探针，探针侧仍然落在 3240。该方案已经能连接、读 PC/寄存器并启动 HSS，但 Ozone 不自动调用 HSS_Read，自动采样仍被其内部状态机阻塞，不承诺可用；需要 Ozone Timeline 曲线的场合建议直接用真实 J-Link。

“Ozone/OpenOCD 走 3240”准确的说法是：3240 是探针侧唯一的 DAP 传输端口，OpenOCD（无论经 USBIP 还是 elaphureLink）从这里取 DAP；Ozone 本身不直接说这个协议，只能通过 OpenOCD 桥或代理间接使用。不要把 3240 填到 Ozone 的 J-Link 连接设置里，它不会工作。

7.5 有线 USB-NCM（默认 S3 固件内置）

默认 ESP32-S3 固件内置 USB-NCM 与 Wi-Fi：主控原生 USB-OTG 枚举成 CDC-NCM 网卡（Full-Speed 12 Mbps），设备固定 192.168.7.1/24 并运行 DHCP server，主机通常自动取得 192.168.7.x（静态 192.168.7.2/24 为兜底，网关留空）。DAP proxy 仍监听 TCP 3240，主机照常 usbip attach -r 192.168.7.1 -b 1-1。它的意义是绕过 WiFi 抖动，把调试/烧录链路的有线延迟降下来；Wi-Fi 仍保持可用。C3/ESP32 没有 USB-OTG，不包含 NCM。

# 主机侧（Linux 示例）：优先等待 DHCP 自动取址
ip -br addr show | grep enx
ping -c2 192.168.7.1
sudo usbip attach -r 192.168.7.1 -b 1-1

# 无自动地址时的静态兜底：
sudo ip addr replace 192.168.7.2/24 dev enx…
sudo ip link set enx… up
# 特殊情况下 NetworkManager 会清掉静态地址时才需要：
# nmcli device set enx… managed no

实测（H7 1 MiB 目标）：USB-NCM 烧录 345,600 B 约 5.8 s（57–58 KiB/s），1 MiB 读约 6.6 s（154 KiB/s）；WiFi USBIP 烧录约 8.3–8.9 s。第二次会话曾出现 CMD_INFO failed，根因是 TinyUSB 存在时堆碎片导致 DAP ring 重建失败，修复方式是会话结束改为 drain 而不是 free+realloc，并在 tcp_server 收尾时有界等待 reset 生效。NCM 主机侧若 NetworkManager 未托管，可能看到 DHCP 失败后手动地址被清空、USBIP 传输挂死；这是主机配置问题，不是固件 bug。

构建变体的权衡写进 sdkconfig.defaults.esp32s3 / sdkconfig.wired.defaults：TinyUSB 优先级 5（22 会拖垮首个 WiFi-USBIP 会话）、栈 4096、NTB 1+1（统一固件 heap 余量小，3+3 会压垮 SWD bring-up）、DMA 必须开；USB-Serial/JTAG 从控制台关闭，控制台保留 UART0。

7.6 连接互斥与排障

同一时刻 DAP 只能被一个“所有者”使用：3240 的某个会话、target_flash 烧录、curve_sampler 本地采样，三者互斥。3240 的监听 socket 同时只服务一个 accepted 连接（kSock 单例），所以第二个 USBIP/elaphureLink 连接要等第一个关闭；曲线页在接管前发 /api/dap/kick，固件对当前 fd 做 shutdown()，让旧会话走正常 cleanup 后释放 DAP。target_flash 与 curve 采样则通过 DELETE_HANDLE/RESET_HANDLE hand-off，句柄空闲时才能成功；引擎忙时 start/烧录返回 409 或 DAP hand-off timed out。

8 源码与 ELF 映射

曲线页的“变量名、源码行、断点地址、当前 PC”都来自同一个 ELF 文件，但走的是三条不同索引：DWARF 变量树（elfDwarf.ts）、DWARF 行号表（dwarfLineTable.ts / elfLineIndex.ts）、位置列表（dwarfLocList.ts）。它们都是纯前端解析，不上传 ELF、不依赖设备端 DWARF 能力；设备只负责按地址读内存。

8.1 解析管线

File（ELF） ──► section 表 ──► .debug_info/.debug_abbrev/.debug_str
   │                         ├─► 变量树（类型/成员/地址/行号/AddressExpr）
   │                         ├─► .debug_line → 行表（PC ↔ file:line）
   │                         └─► .debug_loc/.debug_loclists → 位置段/variants
   ▼
页面用 shallowRef / markRaw 保存大索引，禁止深 reactive（几十万行会拖死渲染）

真实 25-omni 固件（DWARF4）：release ELF 有 97 个 CU、343 个文件、过滤后 33,402 行、1,473 个 sequence；debug ELF 97 CU、339 文件、45,214 行、1,707 sequence。行表解析 release 约 230 ms、debug 约 110 ms，pcToLine 单次约 2–8 ms（二分查找）。这些数组是普通对象/数组，约 3–5 MB；放进 Vue 深响应式会让每次采样刷新都遍历整张表，必须用 shallowRef + markRaw，只对查询结果做响应式。

8.2 行号表 API

import {parseElfLineIndex, pcToLine, fileLineToAddress,
        fileLineToAddresses, findElfLineFiles} from '@/utils/elfLineIndex'

const index = parseElfLineIndex(elfBuffer, {flashRange: [0x08000000, 0x09000000]})
const loc = pcToLine(index, pc)          // → {file, line, column, isStmt, flash}
const bp = fileLineToAddress(index, 'src/app/main.c', 42)
const all = fileLineToAddresses(index, 'src/app/main.c', 42) // inline/多 sequence 候选

行表只保留地址非 0、落在 SHF_EXECINSTR|SHF_ALLOC 段、sequence 单调且 terminated 的行；25-omni release 丢弃了 1,358 个不可用 sequence、23,922 行，这是正常降级而非解析失败。查询默认只认 Flash：H7 行断点要求 0x08000000–0x09000000，其它目标可用 flashRange 覆盖。排序优先级是 is_stmt 优先 → Flash 优先 → 地址升序；pcToLine 先按 CU ranges 定位 CU，再在 sequence 内二分，CU ranges 缺失时回退全局 sequence 二分。

8.3 精确 gutter 断点与 PC→源码行

源码视图的行号槽（gutter）点击时，组件把 {path,line} 交给页面；页面用 findElfLineFiles() 解析项目相对路径（exact → suffix → basename），再用 fileLineToAddress() 得到最佳可执行地址，切到本地 Breakpoint 模式并填入地址。没有候选地址时提示“宏/声明/被优化/无行表”，而不是拿函数 low_pc 猜测。多候选（inline、同文件多 sequence）用 fileLineToAddresses() 让用户选择；同一行在优化构建里可能对应多个地址，这是正常现象。

反过来，CVF2 帧里的 pc（Thumb bit0 已清）经 pcToLine() 得到当前 file:line；页面把 {path,line,address} 作为 activeFileLine 传给 SourceBrowser，组件负责打开文件、滚动、用 sb-line-pc 高亮并显示 PC 徽标。关闭 “Follow PC line” 时传 null，避免用户滚动源码时被采样 PC 抢走滚动位置。PC 行高亮与“当前作用域内变量”是两件事：变量的有效范围来自 DWARF pc_low/pc_high 或 loclist variants，不在范围内的变量标 stale（Variables 红点、Source live value 灰显）。

8.4 loclist 与 variants

dwarfLocList.ts 只做“字节 → 地址区间 + 原始表达式字节”的纯解码：.debug_loc（DWARF 2/3/4，base selection entry、terminator、相对 base 的 begin/end）与 .debug_loclists（DWARF 5，header/offset table、DW_LLE_* opcode、ULEB128 表达式长度、DW_LLE_GNU_VIEW_PAIR 扩展）。它不解析 DW_OP_* 语义，坏数据写 warnings 不抛异常。上层 elfDwarf.ts 把每个条目的表达式转换成 AddressExpr，再由 Web 发成采样器的 variants。

采样侧对 variants 的要求不复杂：每段必须有合法 Flash PC 区间、总段数 1..16、总 variants ≤256；每个 tick 读一次 PC，选第一个覆盖的段，没有覆盖就清零并 out_of_scope++。因此 loclist 变量在函数没被调用时不会画出“上个栈帧的假值”。限制是：只有 location 能转成 AddressExpr 的变量才可采样；DW_OP_reg 纯寄存器值没有地址，仍不可采样。

8.5 对象根、ObjectBrowser 与稳定 key

对象浏览器不是另建一套变量解析，而是从 parseElfVariables() 的变量树里筛“全局对象根”：节点必须 sampleable、有 materialise 的子节点、地址固定（排除寄存器/栈帧局部），再按 pointer/object/array 类型过滤；优先名默认 xrobot_debug_handle。25-omni 实测该根是 Robot::Omni_robot *，存储地址 0x24002FA8，顶层 5 个模块（cmd_ / led_ / can_ / bmi088_ / qekf_ins_），子树 324 节点、4 层；根候选 154 个，不能一次性铺平。

两套 key 都稳定：对象路径（如 xrobot_debug_handle->bmi088_.accl_[0]）用于树/预设/源码跳转；曲线 key 是 path@address，与 DebugCurve CurveSeries.key、Source live value map 完全一致。指针派生节点 address=0，key 形如 ...->cmd_.mode_@0，路径本身保证唯一。组件同时接受两种 key，所以父页面可以直接把现有曲线 key 列表传给 selectedKeys。

8.6 SourceBrowser：只读源码浏览

SourceBrowser 用安全上下文下的 File System Access API 选择项目根目录；在 HTTP LAN 下回退到 <input webkitdirectory>。它只读、不上传、不写入项目，按需读取文件并用 LRU 缓存；文件树和代码行都做虚拟化（只渲染可见窗口）。变量按 DWARF relativeFile/file/compDir + line 映射到源码，标识符加粗虚线下划线，hover 显示类型/位置/可采样性；点击变量发出与曲线列表一致的 key。实时值、activeKey、行断点、PC 行高亮分别通过 props liveValues、activeKey、lineAddresses、activeFileLine 接入，组件本身不 import i18n，文案由父页面的 labels 注入。

8.7 映射边界

9 前端结构

Web UI 是 Vue 3 + Vite + TypeScript 单页应用，构建成单文件后嵌入固件。它不是“另一个独立网站”，而是与固件同源、共享 Host/Origin 策略、通过相对路径访问设备 API 的管理界面。前端改动通常比固件改动轻，但版本/i18n/资产嵌入三个门禁都必须过。

9.1 技术栈与构建

9.2 页面与关键模块

9.3 运行时数据流

页面启动后，SharedWorker 建立唯一 /ws 连接：文本帧是 JSON module/cmd 请求与响应，二进制帧是 4 字节头（data_type/module/sub_mod/reserved）+ payload。固件每 1500 ms 广播空文本帧做心跳，前端任意消息都会重置 2 s 超时；连接断开由 worker 统一重连，页面只订阅事件。版本握手是连接后发 SYSTEM/GET_FM_INFO，比较 protocol_version 与本端常量，不匹配只提示，不阻塞。

曲线页的设备本地采样不使用全局 /ws 的 DAP 通道：它直接 fetch /api/curve/*，或在 start 后连接 /ws/curve。页面状态（选中变量、渲染模式、Y 轴、时间窗）是本地状态，不自动记忆变量选择；只有显式 preset 会写 localStorage，录制会写 IndexedDB。Web-DAP 模式才需要接管 DAP：先 /api/dap/kick，再打开 3240 的 WS-DAP，采样命令走 CMSIS-DAP。

9.4 Worker、OffscreenCanvas 与 IndexedDB

取帧 Worker（utils/curveFramesWorker.ts）把 fetch(/api/curve/frames) + CVF2 解码移出主线程，主线程接收已解码的 page（结构化克隆）；Worker 失败或环境不支持时自动回退主线程 fetch。图表 Worker（utils/curveChartWorker.ts）把当前 X 窗口的序列快照以 transferable Float32Array 发过去，在 OffscreenCanvas 上做 Y 范围、网格/坐标轴、像素列 min/max 降采样与平滑，返回 ImageBitmap；主线程只 drawImage 并画 hover/cursor overlay。没有 Worker/OffscreenCanvas、导出 PNG、或 Worker 出错时回退主线程 drawChartLocal，保证功能不丢。

OffscreenCanvas 并不是“开了就一定快”：256 路 A 模式全绘制时，软件光栅 + ImageBitmap 传输仍是瓶颈，实测 worker draw 约 12.2 ms、视觉约 24 fps；默认 B 模式只画 drawCap 条，成本低得多。因此页面的默认策略是 B + drawCap=64，A 模式作为压力/全量查看选项。IndexedDB 录制（utils/curveRecording.ts）只在用户点 Record 后写入，保存 series 元数据 + 每帧相对时间/group/seq/pc/原始 payload，上限 6000 帧；支持回放（0.5×–4×）与 JSON/CSV 导出。它不保存变量选择，也不自动录制。

9.5 i18n 与文案契约

所有用户可见文案走 zh.ts/en.ts，共 947 个契约 key；新增 key 必须同步两种语言、更新 check-i18n.mjs 的 EXPECTED_TOTAL/EXPECTED_ADDED，并保持占位符一致。构建时 --strict 检查页面级硬编码中文、法语残留、动态拼接 key。组件（ObjectBrowser/SourceBrowser）不 import i18n，默认英文，由父页面用 translateRaw() 注入中文；不能用 translate() 取原始文案，因为 vue-i18n 会把 {matched} 当插值替换成空串。

9.6 测试与调试入口

纯函数/组件测试全部是 Node 脚本，不依赖浏览器：test-curve-local.mjs（CVF2 解码/分组/labels/集成静态契约）、test-object-browser.mjs（208 checks）、test-source-project.mjs（226 checks）、test-elf-line-index.mjs（96 checks）、test-dwarf-line-table.mjs（132 checks）、test-dwarf-locations/loclists/variables.mjs、test-target-profile.mjs（129 checks）；再加 vue-tsc 与 build.sh。页面还暴露 window.__curveDebug()（draws/avgDrawMs/drawn/visible/selected）与诊断面板，供 Playwright/性能脚本读取；window.__BIRDIEBOT_WEB__ 暴露 Web 版本、git tag、构建时间和协议版本。

10 性能、诊断与故障注入

这一章讨论的是“为什么改一行代码会让 SWD 识别失败”“为什么 256 路页面像卡住”“为什么第二次 USBIP 会话报 CMD_INFO failed”。这些问题的共同点是：它们不是单点 bug，而是内存预算、任务时序、链路延迟和渲染成本共同作用的结果。排障时先定位资源/链路，再看业务逻辑。

10.1 静态内存预算：最容易被忽视的全局约束

主控在 WiFi 启动后，内部 RAM 的最大连续空闲块本来就不大；DAP bring-up、lwIP、OTA、cJSON 都依赖这块堆。曲线采样器把配置、ring、请求体做成静态/受控内存，是为了可预测，但静态内存不是免费的：它会直接减少 heap 的最大空闲块。当前基线的大致账本是：curve_config_t 约 16 KiB 量级（8 组、256 series、256 variants、768 表达式节点）、按需堆分配的 6 KiB 请求体、ring 8 KiB 预算，另有 httpd/WS 的小缓冲。

排障顺序建议：先看串口启动日志里的 free heap/largest block，再看 /api/curve/status 的 last_err，然后用 /api/curve/selftest 验证 DAP/SWD 是否还能 bring-up，最后才怀疑目标固件或接线。如果 selftest 也超时，问题在 DAP/堆/引脚层，不在采样配置。

10.2 采样时序与实际速率

1 MHz SWD 下，一次“halt → 读 r13/r7/r15 → 读 2 个 word → resume”的实测约 1.9 ms：min/median/p90/max = 1924/1926/1971/2065 µs，阶段均值约 halt 274 µs、regs 1246 µs、mem 301 µs、resume 116 µs；DPIDR 0x6BA02477。这决定了 periodic + halt 的合理区间：10 ms 时 halt 占用约 19%，20 ms 约 10%；再快就会明显干扰控制环。

实测参考：固定 xTickCount 本地采样 100–101 Hz、60 s 共 5,966 帧、invalid/overwritten 均为 0，停止后 Web-DAP 可重连、目标已恢复运行；全局 xrobot_debug_handle->bmi088_.accl_ 100 Hz 数据正常；栈帧变量在函数不在栈上时 out_of_scope 增长而 invalid 为 0，符合预期。256 路 compact v3 请求实测 8,361 B 可被接受并采样，4 组 ×64 路轮转，硬件不丢数据，但每条曲线刷新率会按组数下降。

10.3 浏览器侧性能

性能问题通常不是“画图太慢”，而是“采样统计刷新触发整页 Vue 重渲染”。基线（fake-DAP，10 s 窗口）在 40/128/256 路 B 模式下 rAF 约 56.6/48.5/48.3，128/256 时 10 s 内 42–45 个长任务、累计 2.4–2.8 s；LoAF 显示 90% 以上落在 TimerHandler:setTimeout 触发的重渲染，而不是 FrameRequestCallback。修复手段是 selectedKeySet O(1)、stats flush 降到 1 Hz、变量树 v-memo、每帧一次 X 像素缓存、同色合批、固定 20 ms 取帧定时器 + 最多 3 个在途请求。

渲染策略：多曲线默认 B 模式，最多画 drawCap 条（默认 64，可 32/64/128），其余仍采样但可在 Selected/图例单独打开；A 模式绘制全部可见曲线并提示性能风险，可见数大于 128 时 B 会自动把 cap 降到 32。点数超过像素列时按列 min/max 降采样；Y 自动缩放有 250 ms TTL 且每轮最多抽样 20k 值；hover 用独立 overlay canvas；页面隐藏时暂停绘制，回前台补一帧；PNG 导出强制主线程同步绘制。

10.4 传输与背压

HTTP 取帧的单次往返在真机上约 63–69 ms，串行轮询只能到 9–12.6 次/s，因此页面改成固定 20 ms 定时器 + 最多 3 个在途请求，按 seq 去重、gap 重同步；/ws/curve 则完全绕过轮询，20 ms 最小推送间隔、每批 32 帧、最多 4 客户端。WS 推送失败/堆不足会跳过该批并计 dropped_batches，发送失败的连接被摘除，采样 worker 不受影响。客户端 ack 目前只是记录，不参与窗口控制；真正的背压靠“每个客户端最小间隔 + 批次上限 + 发送失败摘除”。

10.5 诊断入口

10.6 故障注入矩阵

10.7 已知回归与经验

• 不要扩大静态内存来换路数。见 10.1；这是本项目最贵的一次回归，host 测试全绿但真机 DAP bring-up 失败。
• ring 用预算换容量，不用固定帧数。256 B payload 只有约 30 帧历史；想看更长历史要降低 payload/组数，而不是偷偷申请更大 ring。
• 周期与 halt 绑定。halt=true 的下限是 5 ms；想 1 ms 采样必须 no-halt 且不依赖寄存器，这是协议约束，不是 UI 限制。
• 多组不是“并行采样”。每个 tick 只采一组，总帧率不变；单条曲线刷新率按组数分摊。诊断“曲线卡”先看组刷新率与 frames 增量。
• 取帧链路有上限。HTTP 串行轮询在 WiFi 下只能到约 10 Hz；WS 推送和“最多 3 个在途请求”是已知解，继续堆 DOM/重渲染不会提高视觉刷新率。
• A 模式 256 路是压力边界。OffscreenCanvas 仍受软件光栅/ImageBitmap 传输限制；默认 B + drawCap 是产品选择，不要把它当 bug。
• NCM/TinyUSB 会改变堆布局。TinyUSB 存在时堆更碎，DAP ring 的 free+realloc 可能失败；会话收尾用 drain 而不是重建，主机侧不要和 NetworkManager 抢网卡。

11 测试与验收矩阵

这个项目的测试分四层：纯 C/Python host 契约、纯前端 Node 测试、三目标构建门禁、真机/Playwright。每层的“通过”含义不同：host 通过不代表真机通过，fake-DAP E2E 通过也不代表真实目标时序正确。发布结论必须写清楚证据层级。

11.1 Host 测试（不需要目标硬件）

# 一键 host 测试：C 126 checks + DAP ASan 51 checks + Python 78 tests
scripts/test_host.sh

# 组件级纯逻辑测试
components/curve_sampler/test/host/run.sh        # 采样器容量/解析/ring/CVF2/表达式（需 Docker 取 cJSON）
components/target_flash/test/host/run.sh         # DEV_ID 表/几何/边界 143 项
make -C components/dap_proxy/test test             # USBIP pipeline 配对状态机（ASan 可用 SANITIZE=1）

host 测试的价值是“把能在 PC 上验证的协议/几何/边界全部钉死”：曲线 host 回归当前 4,154 checks，覆盖 64×4B/32×8B/256 路 compact 请求、ring 覆盖语义、CVF2 头、loclist variants、DAG 去重、读缓存、错误路径；target flash host 143 checks，覆盖 80 组 DEV_ID、G4/L4/G0/WB/WL/F0/F1/F3/F2/F4/F7/H7 几何、双 bank 边界、编程粒度；“识别但不支持”的家族也有断言，防止有人误改 flash_ops 把不支持的芯片变成可擦写。DAP ASan harness 编译当前仓库的 DAP.c，N1 0x7E 递归、N9 TransferBlock 越界在 ASan 下守住。

11.2 Web 纯函数/组件测试

前端提交前至少跑：check-i18n.mjs --strict、vue-tsc --build --force、SKIP_NPM_CI=1 bash build.sh，以及改动模块对应的 Node 测试。涉及真实 ELF 的测试在文件不存在时会 [skip] 并返回 0，所以“全绿”不一定代表覆盖了真实 ELF——看到 skip 要明确记录。

11.3 固件构建/发布门禁

scripts/build_all.sh                     # 多目标构建 + 分区/app 门禁
python3 scripts/check_partitions.py      # 分区契约、app 大小、内嵌版本
python3 scripts/check_board_pins.py      # 板文件与 docs/board-pins.md 一致
scripts/gen_web_assets.sh --check        # 入库 Web gz 与 web/ 构建一致
scripts/check-version-string.sh
scripts/check-protocol-version.sh
scripts/check-release-versions.sh
scripts/release_local.sh                 # 干净工作区 + tag + 发布包/SHA256

默认发布构建必须三目标全绿、分区门禁通过、Web 资产 hash 与当前构建一致。C3/ESP32 只是编译验收，没有 OTA（4 MB 单 app），真机行为不承诺。发布 tag 必须干净工作区、固件版本与 web/package.json 对齐，tag 后还要复跑严格门禁。

11.4 真机与 Playwright

真机验证大致分四块：DAP/USBIP（连续多会话、OpenOCD/Keil、UART/DataFlow）、本地采样（固定地址/栈帧/多组/256 路/停止恢复）、目标烧录（F407、H723、未支持家族的识别边界）、OTA（首烧、上传、回滚、错误注入）。自动化方面，fake-DAP Playwright 能覆盖页面交互与分组/解码/渲染，但不能替代目标时序；真机数据要记录设备 IP、固件版本、ELF sha256、SWD 时钟、帧数/Hz、invalid/overwritten 与停止后目标是否运行。

现有证据快照：目标页简化后的 mock UI 冒烟 41 checks；Source 接入 fake-DAP E2E 33 checks；本地采样回归 70 checks；390×844 移动端无横向溢出；H7 真机 100 Hz/60 s/5,966 帧、invalid/overwritten 0；H7 烧录 1 MiB 约 44.4 s（Web 直烧，OpenOCD 回读 SHA 一致）；H7 读取约 53.6 KiB/s（OpenOCD 实测）；USB-NCM 1 MiB 读约 154 KiB/s。这些都是特定固件/板子的记录，不是对所有目标的保证。

11.5 验收矩阵

11.6 G4 等待硬件的验收入口

G4 是当前最需要上板的新家族。建议顺序：G431（0x468，128 KiB，单 bank 2 KiB 页）→ G474/G484（0x469，0x80000 字节 Flash，OPTR.DBANK=0 与 =1 两种）→ 其它。每块板至少记录 DEV_ID/REV/CPUID/FSIZE/OPTR/UID、bank 模式/页数、擦除页数、编程速率、回读 SHA-256；重点注入：跨 128 页的镜像、64-bit double word 的 PGAERR/SIZERR、擦除超时（单页约 20–40 ms 量级）、双 bank 切换后的页号/BKER。失败就把该 DEV_ID 的 flash_ops 降回 NONE，保留识别能力并让 UI 自动禁用烧录。

11.7 退出标准

一次改动可以合入的最低标准：相关 host/Node 测试通过；三目标构建通过；Web 改动通过 i18n strict、类型检查和构建；协议/分区/版本/引脚变更同步契约与文档索引；涉及真机行为的改动给出设备、固件、ELF、测量数据。发布级改动还要：干净工作区 tag、发布包 SHA256 自校验、OTA 回滚验证、安全清单复核、硬件验证或书面豁免。不要把“host 全绿”写成“真机通过”，也不要把“没时间测”写成“已验证”。

12 安全、协议边界、代码规范与贡献入口

最后一章写给准备提交第一个补丁的人。这个仓库的协作成本主要不在写代码，而在“不要破坏契约、不要破坏真机时序、不要引入无法验证的结论”。下面按安全模型、契约边界、代码习惯、常见改法、提交步骤来收束。

12.1 安全模型（必须接受的默认值）

安全审查的 N1–N9 中，N1（DAP 0x7E 递归）、N2（USB 字符串描述符越界）、N6（SWJ_Pins 单位）、N7（reset 超时并发）、N8（OUT 短包陈旧数据）、N9（TransferBlock 越界）已修复并有 host/ASan 证据；N3/N4/N5 属于无鉴权/默认配置的历史风险（token 功能已移除），按工作室内网接受。改动 DAP/传输层时，必须保留 tests/host/dap 与 tests/host/test_security_regressions.py 的源码守卫，不能把修复删掉换“看起来更简单”的实现。

12.2 协议边界

冻结契约包括 protocol.md、ws-binary-router.md、ota-local-upload.md、wifi-credential-memory.md、versioning.md、i18n-keys.md、board-pins.md 与 merge-map.md。规则是：实现与契约冲突时先记录差异、走契约变更，不能单方面改契约；新增字段默认是加法（旧客户端忽略未知字段），删除/改名/改变语义属于破坏性变更。设备端 JSON 错误码、HTTP 状态映射、CVF2 flags、OTA 状态机、i18n key 数量都是被测试/前端消费的契约，改动要同步消费方与测试里的冻结副本。

Host/Origin 校验不是可选项：浏览器带 Origin 时必须同源或命中 BIRDIEBOT_WEB_ALLOWED_ORIGIN；Host 必须是 IP literal、birdiebot-dap-XXXX.local 设备主机名或白名单。非浏览器客户端不带 Origin 仍可访问，这是设计而不是漏洞。新增 API 必须自己调用 web_host_guard，不要假设全局中间件已经做过。

12.3 代码规范（从现有代码里能读到的约定）

• 纯逻辑与平台胶水分层。几何、DEV_ID、表达式、ring 记账、CVF2 编解码、pipeline 配对都做成不依赖 ESP-IDF 的纯 C/TS，host/Node 可测；IDF 相关代码只做胶水。新算法优先放纯逻辑层。
• 静态内存与堆都要有预算。大缓冲不要放任务栈；httpd 路径不要 malloc 大块；静态数组增长要写清楚“谁在什么时机释放/复用”。曲线采样/ring/WS 池都是这种模式。
• 错误字符串是 UI 契约。{"ok":false,"err":"..."} 的 err 会直接显示给用户；新增错误要短、可定位，不要用中文/动态拼接。错误路径必须先恢复目标运行/归还 DAP，再返回失败。
• 任务边界明确。DAP ring 只归 DAP 任务；慢操作丢给 worker/request_runner；ISR/回调里不做阻塞访问；共享状态用 mutex 或有界队列。
• 前端文案必须走 i18n。组件不 import i18n，用 labels 注入；禁止硬编码中文/动态拼 key；新增 key 同步 zh/en 与检查脚本。
• 许可证头。仓库是混合许可：原创部分 Apache-2.0，第三方组件保留 MIT/Apache-2.0 头；新增文件按所在目录的既有 SPDX 头处理，不删除上游版权声明。第三方代码的修改要在 NOTICE/文档可追溯。

12.4 常见改动的落点

12.5 贡献入口（建议流程）

1. 先读契约与相关实现。docs/README.md 是文档地图；冻结契约在 §12.2；实现说明按组件找 README（curve_sampler、dap_proxy、wt_ota、scripts 等）。不要只看页面行为就改协议。
2. 缩小问题并拿到证据。固件问题抓串口日志/status/selftest；Web 问题抓 console/网络/诊断 JSON；目标问题记录 DEV_ID/FSIZE/UID/接线/时钟。没有证据的“感觉”不做根因。
3. 在纯逻辑层加测试。能 host/Node 测的边界先钉死；真机相关写清验证条件。容量/协议/几何改动必须有反例（上限、越界、不支持组合）。
4. 实现并自测。固件跑对应 host 测试 + 三目标构建；Web 跑模块 Node 测试 + i18n strict + vue-tsc + build；涉及真实 ELF/目标/OTA 的补真机记录。
5. 同步文档与门禁。改协议/分区/版本/i18n/引脚必须同步契约与索引；改 Web 资产必须 gen_web_assets.sh --install 并检查 web_version.txt。
6. 提交与评审。提交信息写“改了什么/为什么/证据”；不混无关改动；不单方面改冻结契约。Lead 负责合并、版本 tag 与发布门禁。
7. 发布前。按 release checklist 走：干净 tag、构建矩阵、分区/版本/Web 资产门禁、OTA 回滚、硬件项或书面豁免、SHA256 发布包。

12.6 文档与报告的写法

这个仓库的文档不是“宣传页”，而是可复核的工程记录。写实现说明时至少包含：接口/格式、硬限制、错误路径、测量条件（设备、固件版本、ELF sha256、SWD 时钟、运行时长）、真机与 host 的边界、回滚方式。没验证的写“待真机/仅 host”，不要用“应该”“理论上”代替证据；失败记录同样有价值，尤其是“哪个 DEV_ID 不支持、为什么、怎么安全降级”。
